Горячеоцинкованный рулон
Оцинкованная сталь обладает высокой сопротивляемостью к разнообразным механическим повреждениям, коррозии и воздействию атмосферных явлений. Изделия могут подвергаться различным видам обработки: раскрою, штамповке, вытяжке и фальцовке. Благодаря небольшому весу изделия, изготовленные из оцинкованных рулонов, не оказывают большого давления на остальные элементы конструкции. Долговечность и достаточно длительные сроки хранения изделий без потери их качества расширяют сферу применения данного материала.

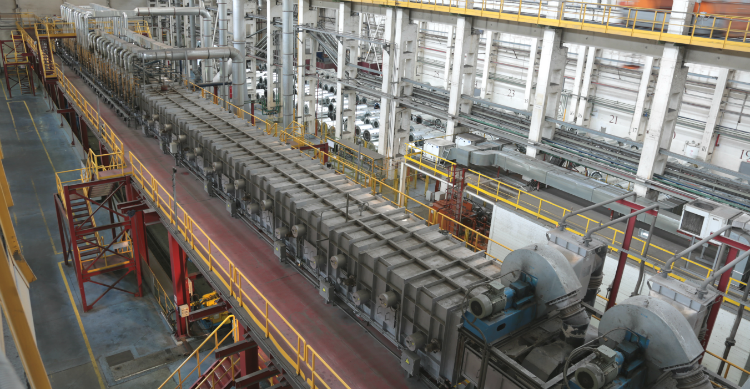

Технологическая схема производства горячеоцинкованного рулона и листовой стали:
| Характеристика продукции | |
|---|---|
| Параметр | Значение |
| Стандарты | ГОСТ 14918, ГОСТР 52246, EN 10142 |
| Толщина | 0.2 -1.2 мм |
| Ширина | 700 – 1270 мм |
| Толщина Zn слоя | 80-400 г/м2 на обе стороны |
| Дрессировка | По заказу |
| Узор кристаллизации | С узором кристаллизации/Без узора кристаллизации (матовая) |
| Вес рулона | 2 – 20 тн |
| Внутренний диаметр рулона | 508/610 мм |
Качество поверхности холоднокатаного горячеоцинкованного проката соответствует требованиям ГОСТ Р 52246-2004, а также требованиям для групп «А», «В», «С» по EN 10142 и EN 10147
| Химический состав | ||||||||
|---|---|---|---|---|---|---|---|---|
| Стандарт | Марка стали | Категория вытяжки | углерода | марганца | фосфора | серы | титана | |
| ГОСТ 14918 | ХШ | Н | 08пс, 08Ю по ГОСТ 9045-93 | |||||
| Г | ||||||||
| ВГ | ||||||||
| ХП. ПК, ОН | 08пс по ГОСТ 9045-93, 08пс по ГОСТ 1050-88 | |||||||
| ГОСТ Р 52246 | 01 | 0,15 | 0,60 | 0,05 | 0,05 | |||
| 02 | 0,12 | 0,60 | 0.04 | 0.04 | — | |||
| 03 | 0,12 | 0,50 | 0,03 | 0,03 | — | |||
| 04 | 0,10 | 0,45 | 0,03 | 0,03 | — | |||
| 05 | 0,08 | 0,45 | 0.03 | 0.03 | — | |||
| 06 | 0,02 | 0,25 | 0.02 | 0.02 | 0.3 | |||
| EN 10147 | S220GD, S250GD | 0.22 | 0.65 | 0.04 | 0.04 | — | ||
| S280GD, S320GD, S350GD | ||||||||
Механические свойства оцинкованного проката
| Стандарт | Марка оцинкованного проката | Предел текучести Н/мм2 | Временное сопротивление разрыву Н/мм2 | Относительное удлинение% | R | n |
|---|---|---|---|---|---|---|
| ГОСТ 14918 | ХШ-Н | — | 300-490 | ≥ 21-24 | — | — |
| ХШ-Г | — | 275-430 | ≥ 23-26 | — | — | |
| ХШ-ВГ | — | 255-410 | ≥ 26-30 | — | — | |
| ХП. ПК | ≥ 230 | — | ≥ 20-22 | — | — | |
| ОН | — | — | — | — | — | |
| ГОСТ Р 52246 | 01 | — | — | — | — | — |
| 02 | — | 270-500 | ≥ 20-22 | — | — | |
| 03 | — | 270-420 | ≥ 24-30 | — | — | |
| 04 | ≤ 260 | 270—380 | ≥ 28-32 | — | — | |
| 05 | ≤ 220 | 270-350 | ≥ 34-38 | ≥ 1,6 | ≥ 0,18 | |
| 06 | ≤ 180 | 270-350 | ≥ 35-39 | ≥ 1,9 | ≥ 0,21 | |
| 220 | ≥ 220 | ≥ 300 | ≥ 18-20 | — | — | |
| 250 | ≥ 250 | ≥ 330 | ≥ 17-19 | — | — | |
| 280 | ≥ 280 | ≥ 360 | ≥ 16-18 | — | — | |
| 320 | ≥ 320 | ≥ 390 | ≥ 15-17 | — | — | |
| 350 | ≥ 350,6 | ≥ 420 | ≥ 14-16 | — | — | |
| EN 10142 | DX51D | — | 270-500 | ≥ 22 | — | — |
| DX52D | 140-300 | 270-420 | ≥ 26 | — | — | |
| DX53D | 140-260 | 270-380 | ≥ 30 | — | — | |
| DX54 D | 140-220 | 260-350 | ≥ 36 | ≥ 1,6 | ≥ 0,18 | |
| DX56D | 120-180 | 260-350 | ≥ 39 | ≥ 1,9 | ≥ 0,21 | |
| EN 10147 | S220GD | ≥ 220 | ≥ 300 | ≥ 20 | — | — |
| S250GD | ≥ 250 | ≥ 330 | ≥ 19 | — | — | |
| S280GD | ≥ 280 | ≥ 360 | ≥ 18 | — | — | |
| S320GD | ≥ 320 | ≥ 390 | ≥ 17 | — | — | |
| S350GD | ≥ 350 | ≥ 420 | ≥ 16 | — | — |
Классы цинкового покрытия
| Класс цинкового покрытия | Масса цинкового покрытия с двух сторон образца, г/м2 | |||
|---|---|---|---|---|
| ГОСТ Р 52246 | ГОСТ 14918 | EN 10142 EN 10147 | Среднее по трем образцам | По одному образцу |
| 80 | — | — | ≥ 80 | ≥ 68 |
| 100 | — | Z100 | ≥ 90 | ≥ 75 |
| 140 | — | Z140 | ≥ 100 | ≥ 85 |
| 180 | — | — | ≥ 120 | ≥ 90 |
| 200 | — | Z200 | ≥ 180 | ≥ 150 |
Тип цинкового покрытия
| Вид покрытия | ГОСТ Р 52246 | ГОСТ 14918 | EN 10142 EN 10147 |
|---|---|---|---|
| С нормальным узором кристаллизации | Н | КР | NA |
| С минимальным узором кристаллизации | М | МТ (без узора кристаллизации) | MA- |
| С минимальным узором кристаллизации-дрессированный | МД | МТ (ПК) | MB, MC |
| УПАКОВКА РУЛОНОВ | ||||
|---|---|---|---|---|
| Ложемент | Скрепление рулона | Защита от коррозии | Боковая защита | Защита рулона снаружи и внутри |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
